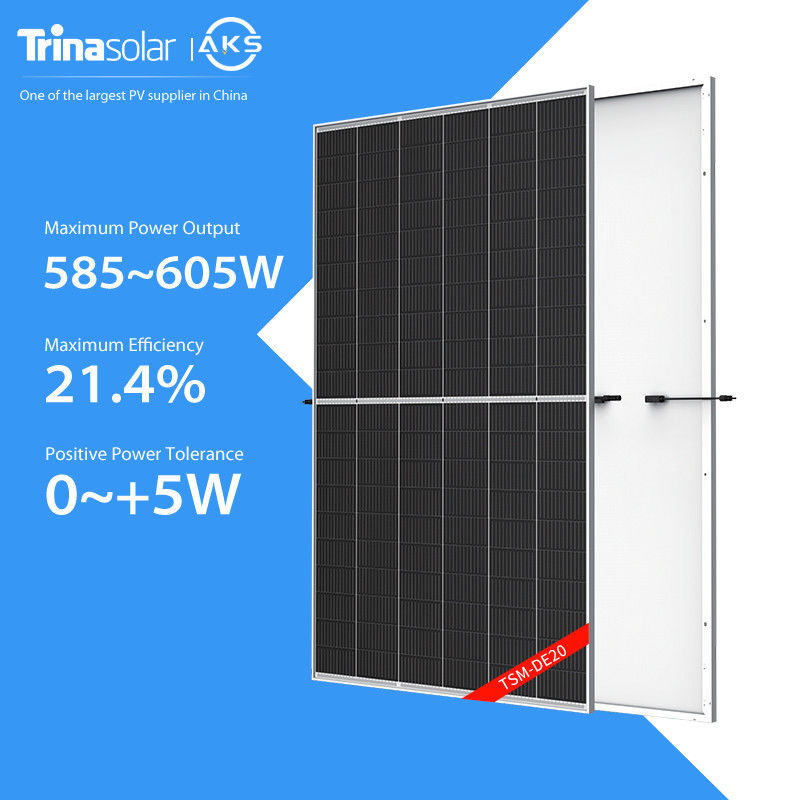

لوحة شمسية ترينا
>
|
|
| مكان المنشأ | جيانغسو ، الصين |
| اسم العلامة التجارية | AKS |
| إصدار الشهادات | CGC，ISO9001:2015，TUV SUD，PV，CNAS， |
| رقم الموديل | TSM-DE20 |
تتضمن عملية تصنيع الألواح الشمسية ذات الوجه الواحد تقطيع البلاطات السيليكونية الأسطوانية إلى رقائق رقيقة ، والتي يتم معالجتها ثم تجميعها في خلايا شمسية.يتم ربط هذه الخلايا ببعضها وتغطيتها داخل إطار واقي لإنشاء منتج اللوحة الشمسية النهائي.
استناداً إلى رقاقة السيليكون ذات الحجم الكبير 210 ملم وخلية PERC أحادية البلورات ، يأتي Vertex مع العديد من ميزات التصميم المبتكرة التي تسمح بإنتاج طاقة عالية تزيد عن 600 واط.معامل درجة الحرارة الممتازة وأداء الإشعاع المنخفض يجلب قوة أكبروعلاوة على ذلك، الاستفادة من الخلايا المتفردة مربع وتكنولوجيا التغليف عالية الكثافة، ويمكن أن تصل كفاءة Vertex إلى 21.4٪.
| رقم الطراز | 590 | 595 | 600 | 605 | 610 |
| الضمان | |||||
| ضمان المنتج | 12 سنة | ||||
| ضمان الطاقة | 25 عاماً من 84.8% من الطاقة | ||||
| البيانات الكهربائية في STC | |||||
| القوة القصوى (Pmax) | 590 Wp | 595 Wp | 600 Wp | 605 Wp | 610 Wp |
| الجهد عند القوة القصوى (Vmpp) | 34 فولت | 34.2 فولت | 34.4 فولت | 34.6 فولت | 34.8 فولت |
| التيار الحالي عند أقصى طاقة (Impp) | 17.35 أ | 17.4 أ | 17.44 أ | 17.49 أ | 17.53 أ |
| الجهد في الدائرة المفتوحة (Voc) | 41.1 فولت | 41.3 فولت | 41.5 فولت | 41.7 فولت | 41.9 فولت |
| تيار الدائرة القصيرة (Isc) | 18.42 أ | 18.47 أ | 18.52 أ | 18.57 أ | 18.62 A |
| كفاءة اللوحة | 20. 80% | 21% | 21.20% | 21.40٪ | 21. 60% |
| تحمل الطاقة (إيجابي) | 1% | 1% | 1% | 1% | 1% |
| ظروف الاختبار القياسية (STC): كتلة الهواء AM 1.5، الإشعاع 1000W/m2درجة حرارة الخلية 25 درجة مئوية | |||||
| البيانات الكهربائية في NOCT | |||||
| القوة القصوى (Pmax) | 447 Wp | 451 Wp | 454 Wp | 458 Wp | 461 Wp |
| الجهد عند القوة القصوى (Vmpp) | 31.7 فولت | 31.9 فولت | 32 فولت | 32.2 فولت | 32.4 فولت |
| التيار الحالي عند أقصى طاقة (Impp) | 14.09 أ | 14.13 أ | 14.18 أ | 14.22 أ | 14.25 أ |
| الجهد في الدائرة المفتوحة (Voc) | 38.7 فولت | 38.9 فولت | 39.1 فولت | 39.3 فولت | 39.5 فولت |
| تيار الدائرة القصيرة (Isc) | 14.85 أ | 14.88 أ | 14.92 أ | 14.96 A | 15 أ |
| الحرارة | 43±2 درجة مئوية | ||||
| درجة حرارة الخلية العاملة الاسمية (NOCT): 800W/m2، AM 1.5، سرعة الرياح 1m/s، درجة حرارة الغرفة 20°C | |||||
| الدرجات الحرارية | |||||
| نطاق درجة حرارة العمل | 40 إلى 85 درجة مئوية | ||||
| معامل درجة الحرارة Pmax | 0.34٪/°C | ||||
| معامل درجة الحرارة من Voc | 0.25٪/°C | ||||
| معامل درجة الحرارة Isc | 0.04 ٪/°C | ||||
| الدرجات القصوى | |||||
| حد أقصى لجهد النظام | 1500 فولت | ||||
| تصنيف الفيوز في السلسلة | 30 أ | ||||
| بيانات المواد | |||||
| أبعاد اللوحة (H/W/D) | 2172x1303x35 مم | ||||
| الوزن | 30.6 كجم | ||||
| نوع الخلية | أحادي البلورات | ||||
| رقم الخلية | 120 | ||||
| نوع الزجاج | طلاء مضاد للانعكاس، معقّد | ||||
| سمك الزجاج | 3.2 ملم | ||||
| نوع الغطاء | إيفا | ||||
| نوع الإطار | سبيكة الألومنيوم المضغوطة | ||||
| فئة حماية صناديق التقاطع | IP 68 | ||||
| نوع الجهاز | MC4 | ||||
| مقاطع الكابلات | 4 ملم2 | ||||
➤ضمان المنتج لمدة 15 سنة
➤ ضمان أداء لمدة 25 سنة مع أقل تدهور
➤تقليل الشقوق الصغيرة من خلال تقنية القطع غير المدمرة المبتكرة
➤ضمان مقاومة PID من خلال عملية الخلية ومراقبة مواد الوحدة
➤أداء ميكانيكي يصل إلى 6000 Pa الحمل الإيجابي و 4000 Pa الحمل السلبي
