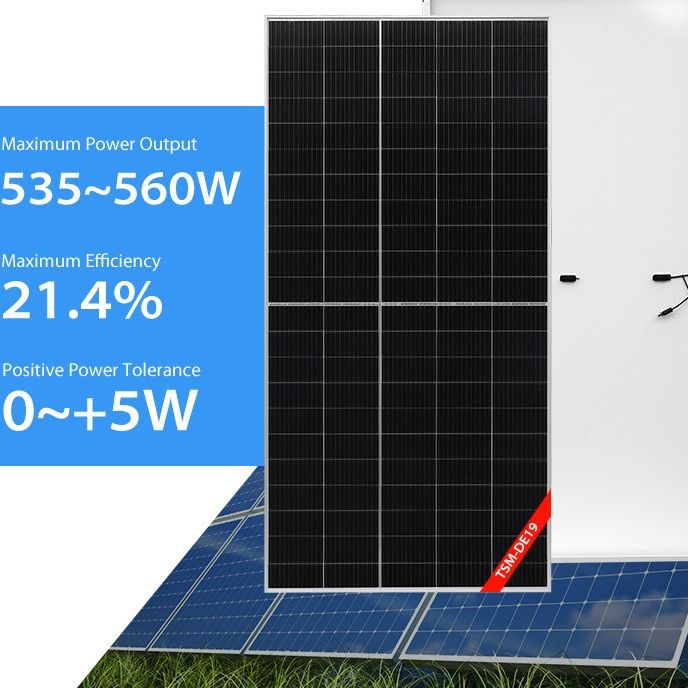

لوحة شمسية ترينا
>
|
| مكان المنشأ | جيانغسو ، الصين |
| اسم العلامة التجارية | AKS |
| إصدار الشهادات | CGC，ISO9001:2015，TUV SUD，PV，CNAS， |
| رقم الموديل | TSM-DE19 |
استنادًا إلى رقاقة السيليكون كبيرة الحجم مقاس 210 مم وخلية PERC أحادية البلورية، يأتي Vertex مزودًا بالعديد من ميزات التصميم المبتكرة التي تسمح بإخراج طاقة عالية تزيد عن 600 واط.معامل درجة الحرارة الممتاز وأداء الإشعاع المنخفض يجلب قوة أكبر.علاوة على ذلك، وبالاستفادة من الخلايا الأحادية المربعة وتقنية التغليف عالية الكثافة، يمكن أن تصل كفاءة Vertex إلى 21.4%.
| نموذج رقم: | 530 | 535 | 540 | 545 | 550 | 555 | 560 |
| ضمان | |||||||
| ضمان المنتج | 12 سنة | ||||||
| ضمان الطاقة | 25 عامًا من طاقة الإخراج بنسبة 84.8% | ||||||
| البيانات الكهربائية في STC | |||||||
| الطاقة القصوى (بماكس) | 530 واط | 535 وب | 540 واط | 545 وب | 550 واط | 555 وب | 560 واط |
| الجهد عند الطاقة القصوى (Vmpp) | 30.8 فولت | 31 خامسا | 31.2 فولت | 31.4 فولت | 31.6 فولت | 31.8 فولت | 32 خامسا |
| التيار عند الطاقة القصوى (Impp) | 17.21 أ | 17.28 أ | 17.33 أ | 17.37 أ | 17.4 أ | 17.45 أ | 17.49 أ |
| جهد الدائرة المفتوحة (Voc) | 37.1 فولت | 37.3 فولت | 37.5 فولت | 37.7 فولت | 37.9 فولت | 38.1 فولت | 38.3 فولت |
| تيار الدائرة القصيرة (Isc) | 18.31 أ | 18.36 أ | 18.41 أ | 18.47 أ | 18.52 أ | 18.56 أ | 18.6 أ |
| كفاءة اللوحة | 20.30% | 20.50% | 20.70% | 20.90% | 21% | 21.20% | 21.40% |
| تسامح الطاقة (إيجابي) | 1% | 1% | 1% | 1% | 1% | 1% | 1% |
| شروط الاختبار القياسية (STC): كتلة الهواء AM 1.5، الإشعاع 1000 وات/م2درجة حرارة الخلية 25 درجة مئوية | |||||||
| البيانات الكهربائية في NOCT | |||||||
| الطاقة القصوى (بماكس) | 401 وب | 405 وب | 409 وب | 413 وب | 417 وب | 420 واط | 424 وب |
| الجهد عند الطاقة القصوى (Vmpp) | 28.6 فولت | 28.8 فولت | 29 خامسا | 29.2 فولت | 29.3 فولت | 29.5 فولت | 29.7 فولت |
| التيار عند الطاقة القصوى (Impp) | 14.01 أ | 14.06 أ | 14.1 أ | 14.15 أ | 14.19 أ | 14.23 أ | 14.26 أ |
| جهد الدائرة المفتوحة (Voc) | 35 فولت | 35.1 فولت | 35.3 فولت | 35.5 فولت | 35.7 فولت | 35.9 فولت | 36.1 فولت |
| تيار الدائرة القصيرة (Isc) | 14.76 أ | 14.8 أ | 14.84 أ | 14.88 أ | 14.92 أ | 14.96 أ | 14.99 أ |
| درجة حرارة | 43 ± 2 درجة مئوية | ||||||
| درجة حرارة خلية التشغيل الاسمية (NOCT): 800 واط/م2، صباحا 1.5، سرعة الرياح 1 م / ث، درجة الحرارة المحيطة 20 درجة مئوية | |||||||
| التقييمات الحرارية | |||||||
| نطاق الحرارة الشغالة | 40 ~ 85 درجة مئوية | ||||||
| معامل درجة الحرارة Pmax | 0.34%/درجة مئوية | ||||||
| معامل درجة الحرارة للمركبات العضوية المتطايرة | 0.25%/درجة مئوية | ||||||
| معامل درجة الحرارة Isc | 0.04%/درجة مئوية | ||||||
| أقصى تصنيفات | |||||||
| الحد الأقصى لجهد النظام | 1500 فولت | ||||||
| تصنيف سلسلة الصمامات | 30 أ | ||||||
| بيانات المواد | |||||||
| أبعاد اللوحة (الارتفاع/العرض/العمق) | 2384x1096x35 ملم | ||||||
| وزن | 28.6 كجم | ||||||
| نوع من الخلايا | أحادي البلورية | ||||||
| رقم الخلوي | 110 | ||||||
| نوع الزجاج | طلاء مضاد للانعكاس، مقسى | ||||||
| سمك الزجاج | 3.2 ملم | ||||||
| نوع التغليف | إيفا | ||||||
| نوع الإطار | سبائك الألومنيوم بأكسيد | ||||||
| فئة حماية صندوق التوصيل | إب 68 | ||||||
| نوع الموصل | MC4 | ||||||
| تقاطع الكابل | 4 ملم2 | ||||||
➤ ضمان المنتج لمدة 15 عامًا
➤ ضمان أداء لمدة 25 عامًا بأقل قدر من التدهور؛
➤تقليل الشقوق الصغيرة باستخدام تقنية القطع المبتكرة غير المدمرة
➤ضمان مقاومة PID من خلال عملية الخلية والتحكم في مادة الوحدة
➤ أداء ميكانيكي يصل إلى 6000 باسكال حمل إيجابي و4000 باسكال حمل سلبي
